Project Purpose and Scope

This project is my senior capstone (Undergraduate, 4th year, Fall 2025) completed at İskenderun Technical University. The thesis was accepted and successfully defended. Because of that, some words in images or diagrams are in Turkish.

You can access the full, more detailed thesis here.

A locally running threat-assessment module was developed to be mounted on urban-security-oriented autonomous/semi-autonomous systems. From the camera stream, it determines in real time whether a person is armed or unarmed, reports status and coordinates to the host PC, and simultaneously tracks the target with a two-axis turret. The system is designed to be integrated into drones or ground robots via a lightweight gimbal structure.

General Operating Principle

  • Perception (Model): Webcam frames are processed with YOLOv8; person/weapon objects and center coordinates are extracted.
  • Decision: The state is classified into three categories: A = Unarmed Person, B = Armed Person, C = None. Time tolerances are applied to handle brief occlusions of the weapon/person.
  • Action (Turret): Horizontal/vertical servos move according to coordinate error; a laser and an RGB LED are used as status indicators.

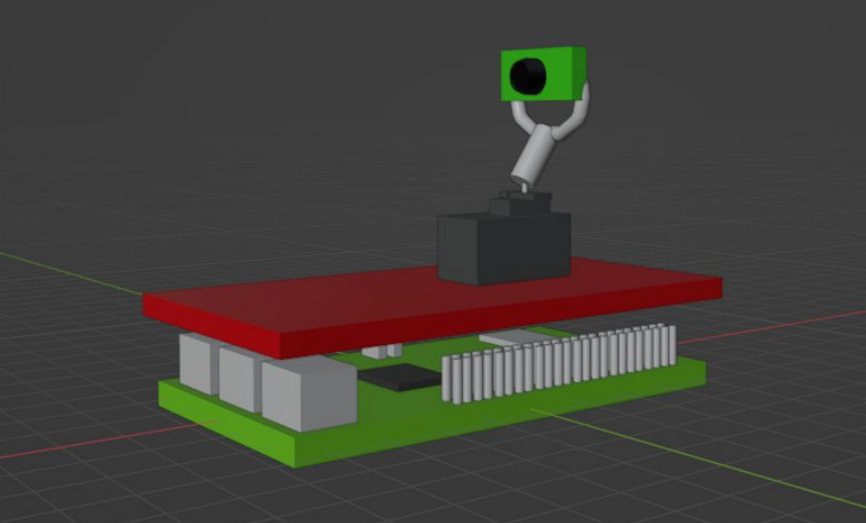

Prototype – Front view
Prototype – Front view

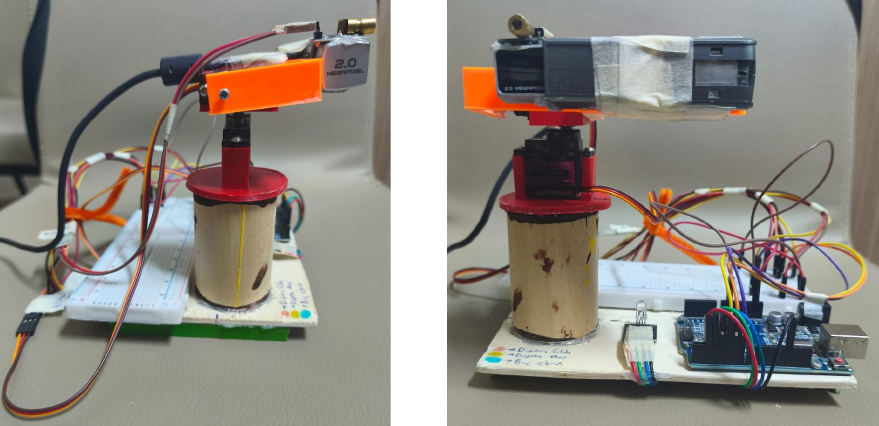

Prototype – Left and front views
Prototype – Left and front views

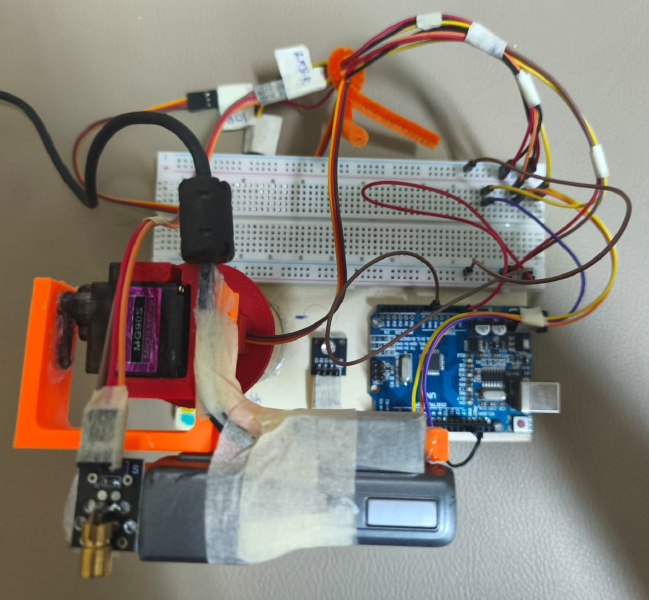

Prototype – Top view
Prototype – Top view

Hardware Architecture

  • Microcontroller: Arduino UNO (ample I/O, sufficient processing power, serial communication).
  • Servos: 2× MG90S (metal gears, ~1.5 kg·cm torque class).
  • Indicators: 5V laser module and RGB LED module.
  • Power: Servos powered from a dedicated 5V/1.5A adapter for stability; other modules from the Arduino.
  • Imaging: USB 2 MP webcam (power and data via PC).
  • Mechanics: Gimbal/turret parts 3D-printed in ABS (strength) and PLA (light weight); wood used for base/frame parts.

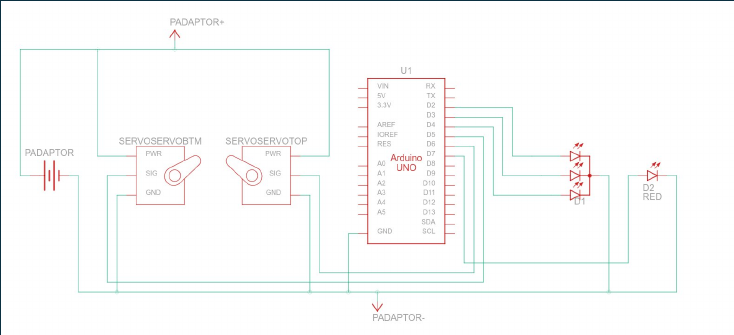

Circuit schematic
Circuit – Schematic of the prototype

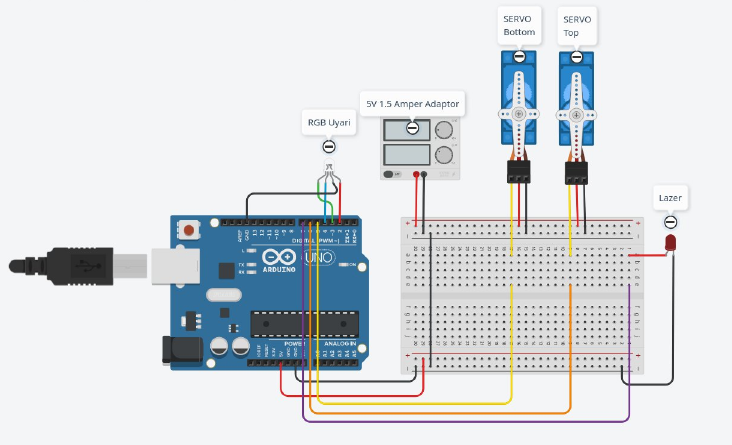

Tinkercad schematic
Circuit – Prototype schematic in Tinkercad

Software Structure

1) PC Application

  • Language / Libraries: Python, YOLOv8, OpenCV, PySide6 (GUI).
  • Workflow: Capture frame → detect person/weapon with YOLOv8 → extract class and coordinates → apply time tolerances → compose serial message → send to Arduino.
  • Time Tolerances: GUN_WAIT = 10 s, MAN_WAIT = 1 s (maintains stability even if the weapon/person is briefly occluded).
  • Serial Protocol:
{center_x:03}{center_y:03}{C3}{C4}\n
C3 ∈ {A, B, C}   # state
C4 ∈ {Y, N}      # laser on/off

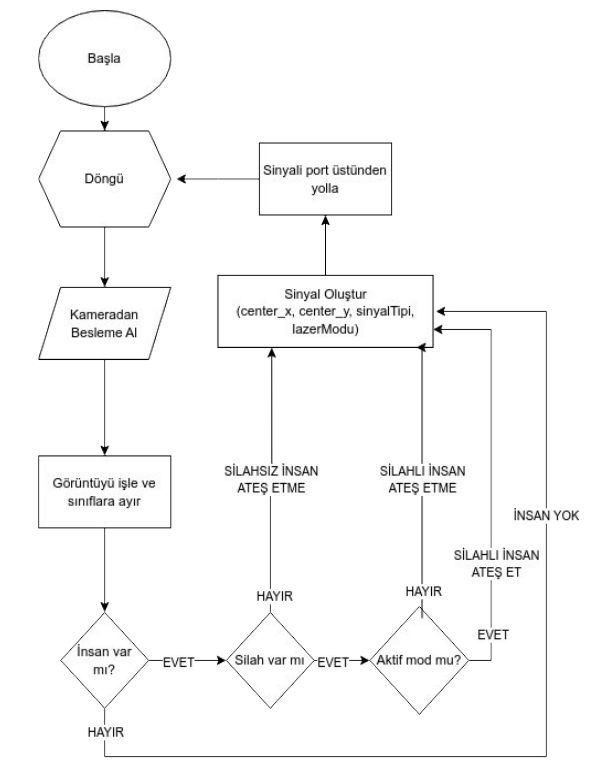

Application flowchart
Application software flowchart

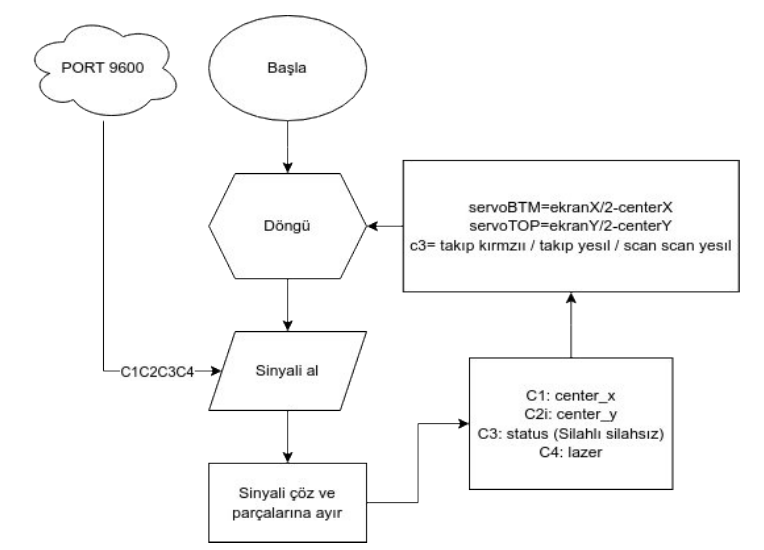

Turret firmware flowchart
Turret (firmware) software flowchart

2) Turret (Arduino Firmware)

  • Pins: RGB LED (2–4), Horizontal servo (5), Vertical servo (6), Laser (7), Serial 9600 baud.
  • State Management:
    • A (unarmed): LED = green, target tracking active
    • B (armed): LED = red, target tracking + optional laser
    • C (none): LED = blue, scan mode (sweep left–right)
  • Motion: Screen center (320, 240) as reference; if error > tolerance, increment/decrement per axis; clamp vertical 0–90°, horizontal 0–180°.

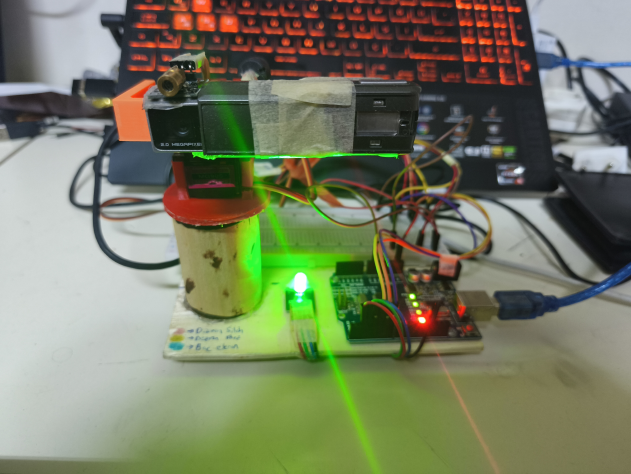

Unarmed person response
Prototype response when an UNARMED person is detected

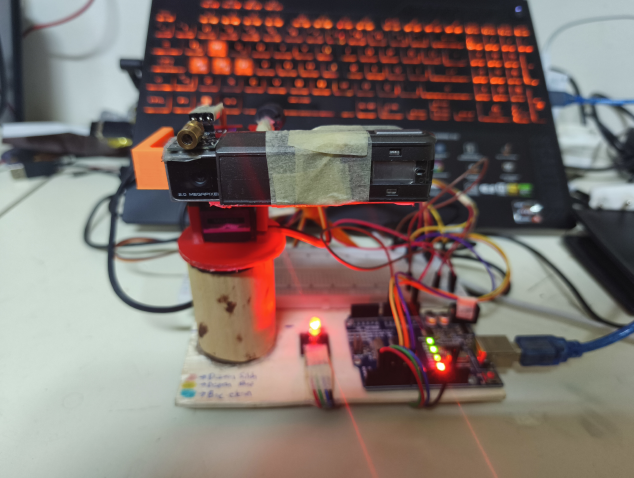

Armed person response
Prototype response when an ARMED person is detected

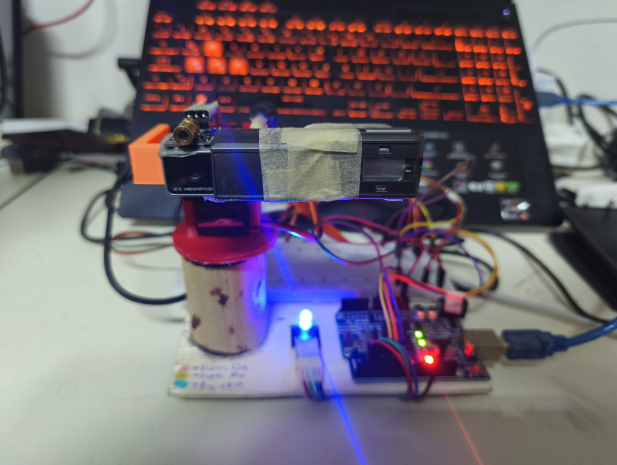

Idle response
Prototype response when IDLE (scan mode)

Model (YOLOv8) Training

  • Base model: Fine-tuned yolov8l.pt with close-range data.
  • Hyperparameters: epochs = 64, batch = 8; dataset focused on short-distance/altitude scenarios.
  • Outputs: Label/prediction samples and validation with field video frames.

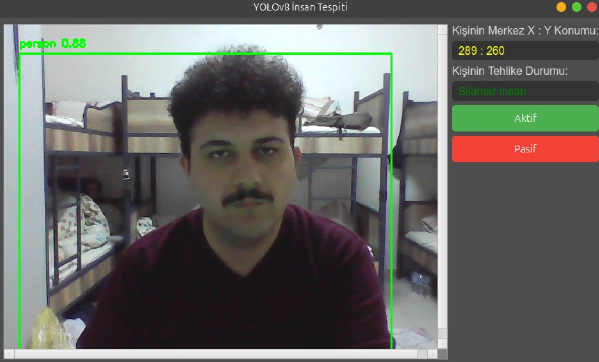

Unarmed detection bounding box
Application – Bounding box when an unarmed person is detected

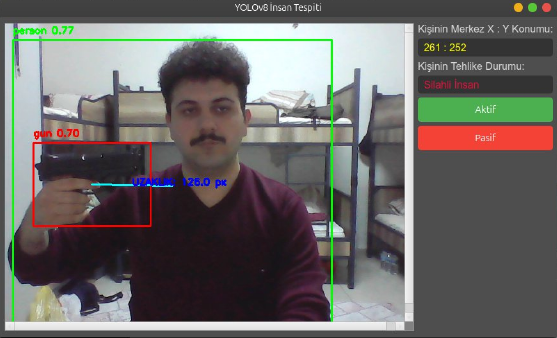

Armed detection bounding box
Application – Bounding box when an ARMED person is detected

Differences from Other Solutions

  • Fully Local Processing: No cloud dependency — privacy and offline operation advantages.
  • Portable Integrated Design: Easily added to various mobile platforms (drone / UGV).
  • Active Tracking Camera: 2-axis servo tracking unlike static security cameras.
  • Objective: Vehicle/robot situational awareness rather than fixed-infrastructure security.

Comparison examples: commercial systems such as SafePointe and Xtract One.

Challenges and Solutions

  • Insufficient servo current → Added a dedicated 5V/1.5A adapter, separated data lines, reduced noise.
  • Narrow field of view → Extended with an external camera + rotatable turret.
  • Incompatible motion algorithm → Switched from coordinate-based to distance-based control.
  • Image quality / model stability → Balanced temporary losses using time tolerances (10 s).

Conclusion

The perception–decision–action chain was implemented end-to-end: local threat detection with YOLOv8, transfer to the turret via a serial protocol, servo-based target tracking, and visual status indicators — all combined in a single module. The integration-oriented design provides plug-and-play flexibility for real-world platforms (drone, UGV).
